Sistem Pembakaran Chain Grate Stoker

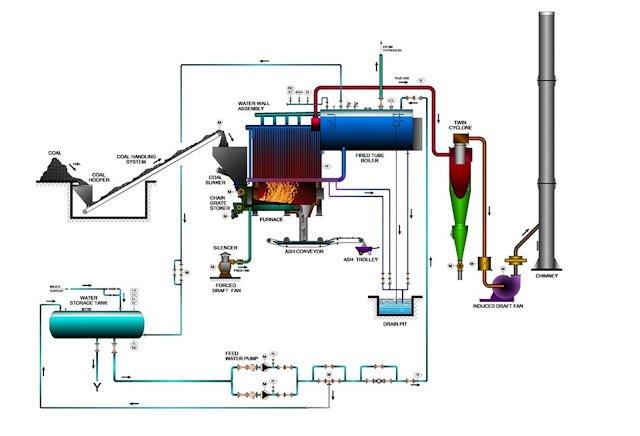

 Salah satu sistem pembakaran pada boiler adalah sistem chain grate stoker. Schematic diagramnya adalah sebagai berikut :
  1. Pada sistem pembakaran ini, batubara dimasukkan didalam coal hoper lalu dibawa ke coal bunker dengan menggunakan conveyor.
  2.  Dari coal bunker batubara didorong ke ruang bakar dengan menggunakan screw feeder. Banyaknya bahan bakar yang masuk di atur oleh motor yang sudah di setting putarannya oleh pabrik pembuatnya.
  3. bahan bakar yang di dorong oleh screw feeder jatuh di chain grate stoker.
  4. Ketika  chain grate berputar sepanjang tungku, batubara terbakar sebelum jatuh pada ujung chain sebagai abu.
  5. Diperlukan settingan dan perhitungan yang akurat untuk menentukan putaran motor chain grate, damper udara dan baffles untuk memberikan performance yang baik agar pembakarannya sempurna dan menghasilkan sedikit mungkin jumlah karbon yang tidak terbakar dalam abu.
Keunggulan menggunakan chain grate stoker:
1. Tidak membutuhkan tempat yang besar.
2. Tidak membutuhkan daya listrik yang besar karena motor-motor yang digunakan ukuran kecil.
3. Biaya investasi tidak terlalu mahal jika dibandingkan dengan sistem pembakaran Fluidesasi.

Kelemahan Chain Grate :
1. Pengoperasian terbilang sulit karena butuh perhitungan yang presisi untuk setting putaran motor chain grate, damper udara dan baffles agar batubara tepat habis terbakar di ujung chain.
2. Rentan terhadap kerusakan karena moving part berada di tempat yang temperaturnya sangat tinggi.
3. Memerlukan maintenance yang rutin karena banyak jelaga dari pembakaran menempel di komponen boiler.
4. Membutuhkan batubara paling sedikit 7% ash content untuk melapisi chain.
5. Harus menggunakan batubara yang kalorinya tinggi.
6. Ukuran batubara harus seragam.
